パッシブデザインとは

太陽の光と熱、風など自然の力を建物のしつらえによって利用する設計技術です

パッシブデザインは、自然のエネルギーや現象を利用するため建物の周りに庭木や庇等ある程度の余裕がないとデザインできません。
しかし、都市部では、その余裕をなかなか確保できません。そこでアーキスタジオでは、呼吸するアトリウムと空気循環システムで自然の中でのパッシブデザインと同等、あるいはそれ以上の効果を生みだす「都市型パッシブデザイン」を実現しています。

都市型パッシブデザイン模型

パッシブデザインで行うこと

・建物の有り方に工夫する
・自然エネルギーを活用する(太陽光、風等)
・自然エネルギーを調整する
・高い質の室内環境を実現させる
・省エネルギーを実現させる
このような建築設計の考え方と、その手法です。
ここでは代表的な手法を紹介致します。

パッシブデザイン太陽光利用

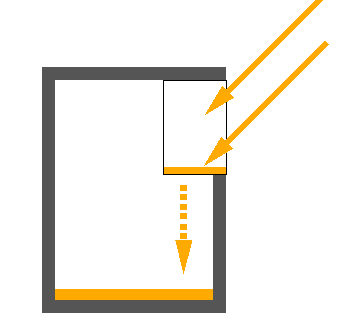

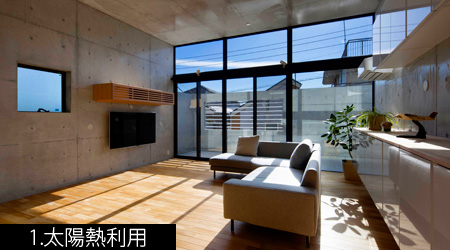

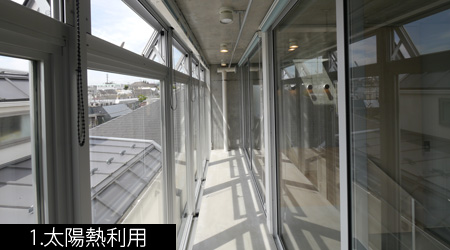

1.太陽熱利用
冬期に太陽熱を開口部等から受け、その熱を蓄熱させ夜間まで暖かさを持続させる。

アーキスタジオではアトリウムに太陽熱を集め、空気循環システムで最下階に送り、躯体全体へと蓄熱させています。



パッシブデザイン日射遮蔽

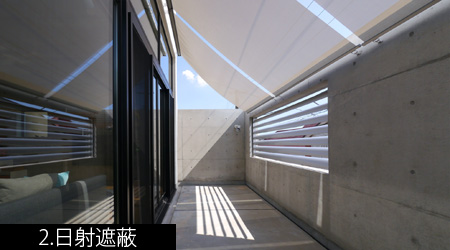

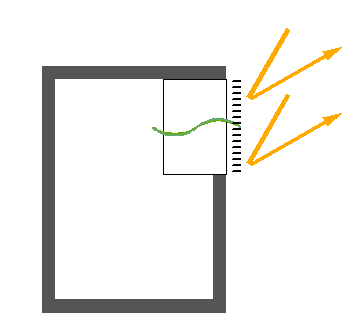

2.日射遮蔽
夏は外付けブラインで室内に侵入する日射を遮り涼しさを保つ。
あるいは、アトリウム内に設置したブラインドで日射を止め、その熱を窓で排熱する方法でも遮熱効果は大きい。

パッシブデザイン昼光利用

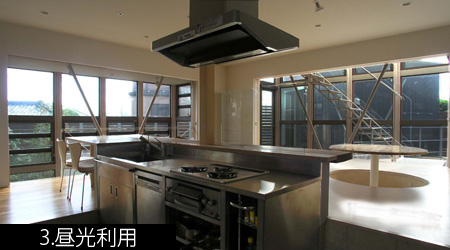

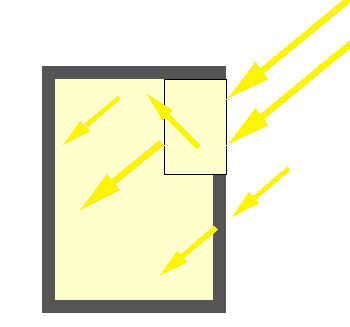

3.昼光利用
昼間の明るさを室内に取り込み、人口照明の利用を減らす。

パッシブデザイン自然風の利用

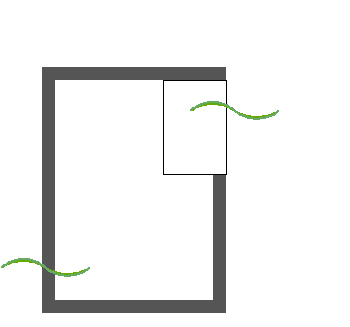

4.自然風の利用
夏の夜、春や秋などの中間期に外気を取り入れ快適に過ごす。

パッシブデザイン高断熱高気密

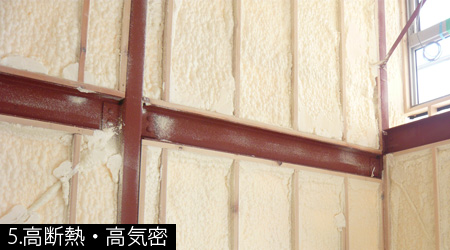

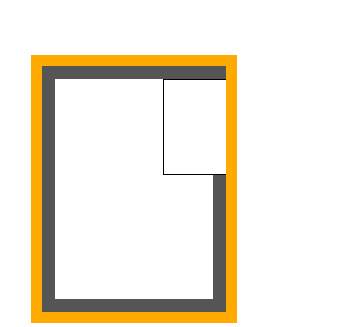

5.高断熱・高気密化
暖めた(冷やした)快適な室温を持続させる。

パッシブデザイン-太陽熱利用
陽光をたっぷり取り込み、床や壁に蓄熱させ夜の室温を安定させる。
パッシブデザイン-太陽熱利用
アトリウム:ブラインド全開で太陽光(熱)を取り入れる。
パッシブデザイン-日射遮蔽
ブラインドで日照をコントロール
パッシブデザイン-日射遮蔽
シェードによるコントロール、軟らかく遮蔽することで包まれたような落着きを室内にもたらす。
パッシブデザイン-昼光利用
吹抜けやグレーチングを利用し下階に光を届ける。
パッシブデザイン-昼光利用

パッシブデザイン-自然風の利用

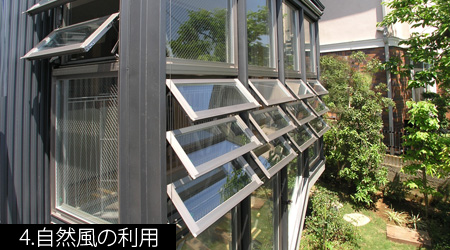

風の流れを利用するウィンドキャッチャー。卓越風の風向きに合わせ窓を設置、風を室内に呼び込む。
パッシブデザイン-高断熱・高気密

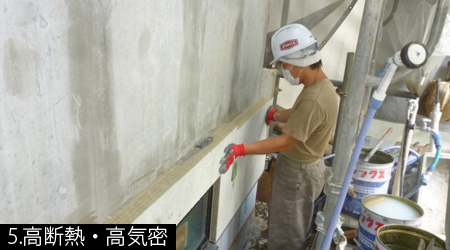

RC外断熱の様子
パッシブデザイン-高断熱・高気密
吹付の様子

パッシブデザイン協議会のPassDeC認証制度にチャレンジ!

PassDec認証制度は、断熱性や日照、遮蔽などの性能を個別に評価するのではなく、それらパッシブデザインの各要素が、複雑に影響し合い、熱や風が部屋から部屋へ移動していく状態を動的に解析します。そして、その室内環境の評価と定めた室内環境の維持に必要な年間冷暖房負荷を評価基準としています。私たちはこのリアルな動的解析が大変有意義であると考え、チャレンジすることにしました。また、この認証制度で使うシミュレーターを使いこなせば、設計段階で室温の変化をリアル(動的)に解析でき、プランニングに活かせる点も大きな魅力です。

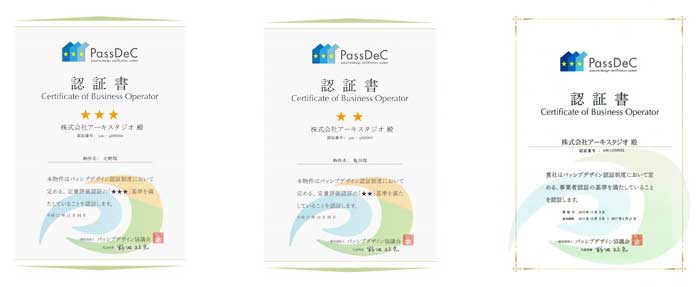

パッシブデザイン定量評価三ツ星
パッシブデザイン定量評価二ツ星
パッシブデザイン事業者認定書

定量評価ーkt-n邸(2015竣工)の☆☆☆3ツ星認証、全国初。
定量評価ーka-m邸(2004年竣工)の☆☆2つ星認証全国初。
Pass DeC事業者取得は、全国2番目の取得でしたが、3ツ星、2つ星の定量評価での事業者認証の取得は、全国初。
この成果は、長く地道にパッシブデザインに取り組み、少しづつ進化させてきた私たちとっては、勲章のようにうれしい出来事でした。

パッシブデザイン協議会HP  http://www.passive-design.jp/suppliers/

パッシブデザイン定量評価基準

平成11年度の省エネ基準(Q値や、μ値)平成25年度の省エネ基準(UA値や η値)の定量評価の個別評価は、右上にあります。
太陽熱の取得や遮蔽、通風等の要素を季節、時間ごとに解析し、住宅の中を移動する熱をリアルに計算します。各部屋ごとにこの計算が行われます。
定量評定☆☆星とは、自然室温の状態で、すべての居室の中で、冬場10°以下の出現率が、5%以下。夏場30°以上の出現率が、0%
定量評定☆☆☆星とは、自然室温の状態で、すべての居室の中で、冬場10°以下の出現率が、0%以下。夏場30°以上の出現率が、0%
どちらも年間冷暖房負荷は180MJ/㎡以下

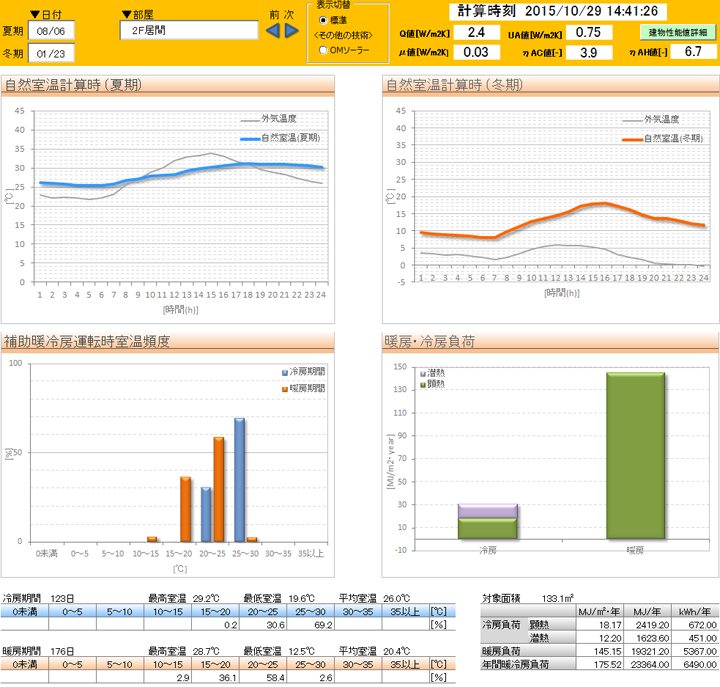

Kt-n邸計算結果(RC外断熱)

パッシブデザインシミュレータ計測結果

パッシブデザインとRC外断熱の組み合わせで、自然室温が夏に28度以下、冬では11度以上をキープしています。

※自然室温とは、冷暖房機を一切使用していない状態での室温です。
※この結果表は各部屋ごとにあります。

ka-m計算結果(木造充填断熱)

パッシブデザインシミュレータ計測結果

自然室温は一定ではありませんが夏の室温は涼しくすごしやすい状態です。冬の朝に10度を下回る時間帯があります。この時間帯に補助暖房を必要とします。
